U型弯结构在化工现场的应用

装置现场有一个蒸汽凝液的收集罐，罐子顶部有一个自动阀控制罐内压力在20kPa，自动阀后是一个消音器。这个消音器排放的蒸汽会因冷凝而把消音器内部灌满了水，造成消音器振动，荡水。

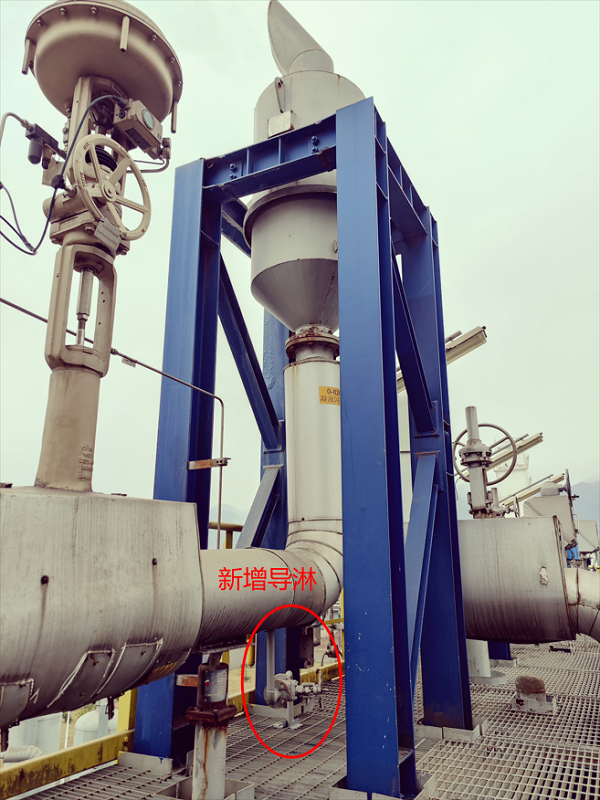

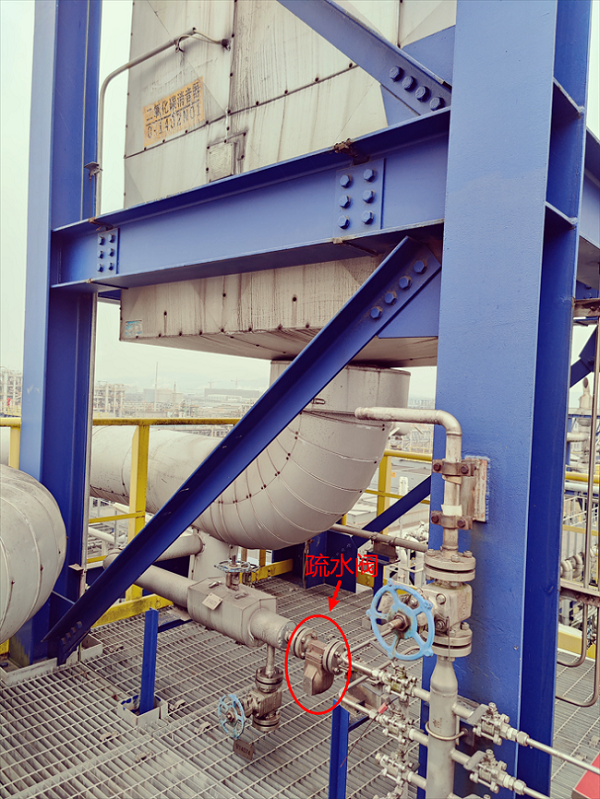

2024年我们做了一个改造，在自动阀后到消音器的管道底部开了一个导淋，引到底部排放，通常这样的导淋需要阻汽排水，会使用一个浮球疏水阀，像下图这样。

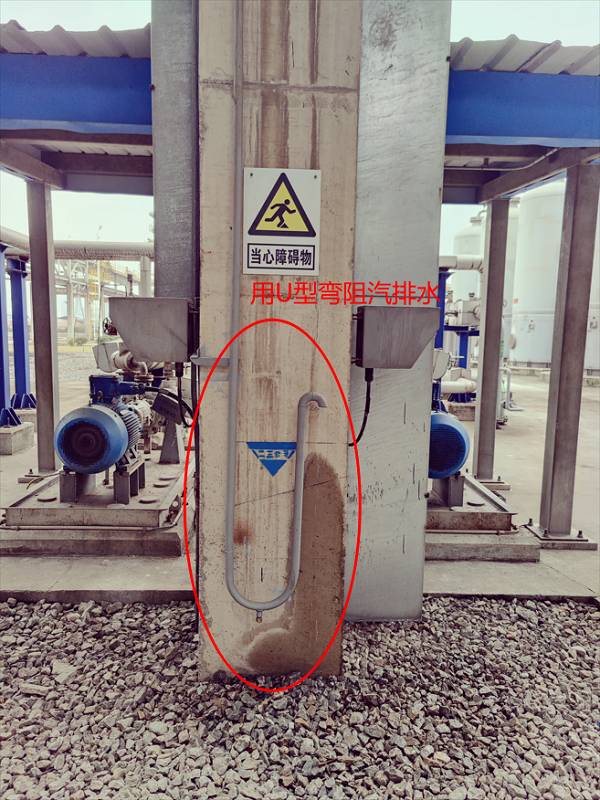

但我们考虑本身罐内压力就很低，只有20kPa，而且这个导淋是开在自动阀后的，本来就是对空排放，压力更低，这种情况下，完全可以使用一个U型弯结构来代替疏水阀，U型弯结构同样可以因水封的存在而起到一个阻汽排水的作用。我们改造后，使用效果良好。

同样的U型弯结构可以在我们压缩机油除雾风机系统上看到，为了让油除雾风机抽出的油返回油箱，专门引了一个管子连接到油箱顶部，但单纯连接一根管子是不恰当的，抽真空的气流会直接通过这根管子来从油箱抽取真空而绕开了油除雾器内部的滤芯结构，同时，抽出的油雾冷凝后再通过这根管子返回油箱时又会受阻，所以，它也使用了一个U型弯结构。

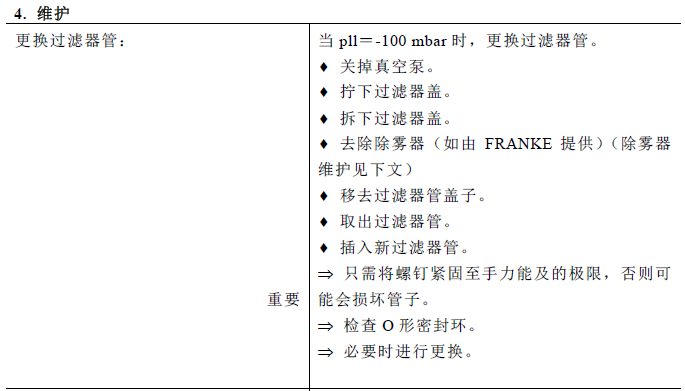

当然，它做了准确的压差计算，如果油除雾器滤芯上部因滤芯堵塞而负压过大，那么油滴的自重就无法克服这个负压而通过这个U型弯结构回油了。所以，说明书中要求，当P＝-100mbar时，需更换滤芯。
